Ambiente do Workshop
#
Hardware
A configuração de hardware depende de onde este workshop está sendo realizado. O instrutor abordará isso usando a apresentação.
#
Sua Máquina Virtual
A figura
#
Acesse seu z/VM
É hora de iniciar seu ambiente z/VM. Executaremos o IPL (Initial Program Load) do seu sistema. Em um ambiente de primeiro nível, isso é feito via HMC (Hardware Management Console), mas estamos em um ambiente restrito (2º nível) e nosso IPL é feito via o z/VM de primeiro nível.
Obtenha um número de equipe do instrutor:
Equipe: _________________________________________________
Endereço IP do z/VM: ____________________________________Conecte-se ao sistema z/VM de primeiro nível, conhecido como ZVMDEMO.

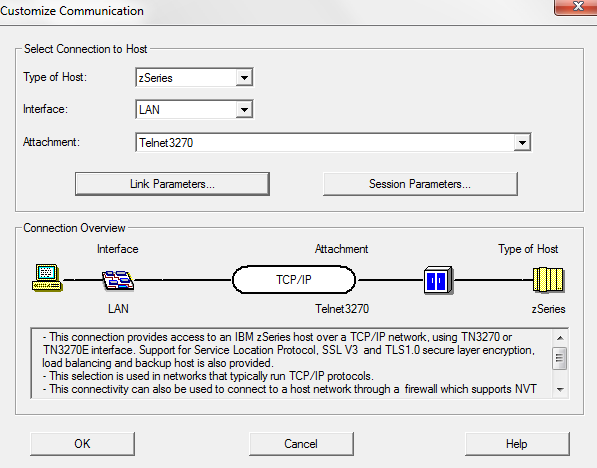

Inicie o cliente TN3270:

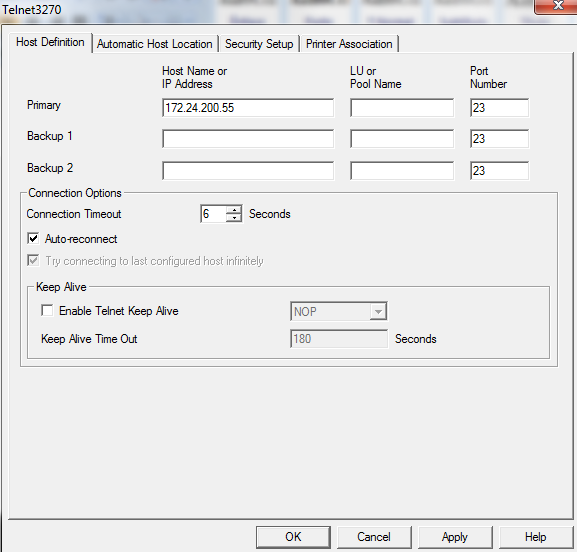

Depois de configurar o endereço IP, você deve ver a tela de login.
z/VM ONLINE
/ VV VVV MM MM
/ VV VVV MMM MMM
ZZZZZZ / VV VVV MMMM MMMM
ZZ / VV VVV MM MM MM MM
ZZ / VV VVV MM MMM MM
ZZ / VVVVV MM M MM
ZZ / VVV MM MM
ZZZZZZ / V MM MM
built on IBM Virtualization Technology
Fill in your USERID and PASSWORD and press ENTER
(Your password will not appear when you type it)
USERID ===>
PASSWORD ===>
COMMAND ===>
RUNNING ZVMDEMODigite seu userid e a senha (consulte seu instrutor) e pressione enter para fazer login no sistema (a senha será mostrada em branco).
USERID ===> zvmws<n> onde <n> é o número da equipe atribuído a você
PASSWORD ===> zcloudz/VM ONLINE
/ VV VVV MM MM
/ VV VVV MMM MMM
ZZZZZZ / VV VVV MMMM MMMM
ZZ / VV VVV MM MM MM MM
ZZ / VV VVV MM MMM MM
ZZ / VVVVV MM M MM
ZZ / VVV MM MM
ZZZZZZ / V MM MM
built on IBM Virtualization Technology
LPAR zVMTEC
Fill in your USERID and PASSWORD and press ENTER
(Your password will not appear when you type it)
USERID ===> zvmwsxx
PASSWORD ===>
COMMAND ===>
RUNNING ZVMDEMOSe sua tela mostrar "HOLDING" no canto inferior direito, pressione a tecla Pause para limpar a tela. Você deve ver em seguida a tela do Stand Alone Program Loader.
STAND ALONE PROGRAM LOADER: z/VM VERSION 6 RELEASE 3.0
DEVICE NUMBER: 0200 MINIDISK OFFSET: 39 EXTENT: 1
MODULE NAME: CPLOAD LOAD ORIGIN: 1000
--------------------------------IPL PARAMETERS--------------------------------
fn=SYSTEM ft=CONFIG pdnum=1 pdvol=0201
-----------------------------------COMMENTS-----------------------------------
------------------------------------------------------------------------------
9= FILELIST 10= LOAD 11= TOGGLE EXTENT/OFFSET Você deve ver em seguida a tela do Stand Alone Program Loader.
"Tab" para avançar o cursor até a seção "IPL PARAMETERS". Digite "cons=0009".
Verifique o exemplo abaixo e pressione a tecla F10 para carregar o sistema z/VM.
STAND ALONE PROGRAM LOADER: z/VM VERSION 6 RELEASE 3.0
DEVICE NUMBER: 0200 MINIDISK OFFSET: 39 EXTENT: 1
MODULE NAME: CPLOAD LOAD ORIGIN: 1000
--------------------------------IPL PARAMETERS--------------------------------
fn=SYSTEM ft=CONFIG pdnum=1 pdvol=0201 cons=0009
-----------------------------------COMMENTS-----------------------------------
------------------------------------------------------------------------------
9= FILELIST 10= LOAD 11= TOGGLE EXTENT/OFFSET Insira o restante dos parâmetros IPL da seguinte forma.
Pressione a tecla "Pause" sempre que o canto inferior direito do seu console mostrar "MORE" ou "HOLDING".
Quando solicitado a fornecer parâmetros de "start":
Digite: "cold drain noautolog"
22:28:58 z/VM V6 R3.0 SERVICE LEVEL 1301 (64-BIT)
22:28:59 SYSTEM NUCLEUS CREATED ON 2013-06-28 AT 14:58:28, LOADED FROM M01RES
22:28:59
22:28:59 ****************************************************************
22:28:59 * LICENSED MATERIALS - PROPERTY OF IBM* *
22:28:59 * *
22:28:59 * 5741-A07 (C) COPYRIGHT IBM CORP. 1983, 2013. ALL RIGHTS *
22:28:59 * RESERVED. US GOVERNMENT USERS RESTRICTED RIGHTS - USE, *
22:28:59 * DUPLICATION OR DISCLOSURE RESTRICTED BY GSA ADP SCHEDULE *
22:28:59 * CONTRACT WITH IBM CORP. *
22:28:59 * *
22:28:59 * * TRADEMARK OF INTERNATIONAL BUSINESS MACHINES. *
22:28:59 ****************************************************************
22:28:59
22:28:59 HCPZCO6718I Using parm disk 1 on volume VMCOM1 (device 0201).
22:28:59 HCPZCO6718I Parm disk resides on cylinders 1 through 120.
22:28:59 Start ((Warm|Force|COLD|CLEAN) (DRain) (DIsable) (NODIRect)
22:28:59 (NOAUTOlog)) or (SHUTDOWN)
cold drain noautolog Quando solicitado a "Change TOD clock":
Pressione enter para aceitar o padrão "no"
Se necessário, pressione PAUSE BREAK (O status "MORE..." no canto inferior direito do console).
Quando solicitado a continuar com "COLD start":
Digite "go"
22:33:40 HCPWRS2513I _______
22:33:40 HCPWRS2513I Total files to be deleted 1
22:33:42 HCPWRS2511A
22:33:42 HCPWRS2511A Spool files will be deleted because of COLD start.
22:33:42 HCPWRS2511A No files have been deleted yet.
22:33:42 HCPWRS2511A To continue COLD start and delete files, enter GO.
22:33:42 HCPWRS2511A To stop COLD start without deleting files, enter STOP.
22:33:48 GO
22:33:49 HCPWRS2512I Spooling initialization is complete.
22:33:49 DASD 0205 dump unit CP IPL pages 19863
22:33:49 HCPMLM3016I Management by the Unified Resource Manager is not available
for this system.
22:33:49 HCPAAU2700I System gateway ZVMWSXX identified.
22:33:49 z/VM Version 6 Release 3.0, Service Level 1301 (64-bit),
22:33:49 built on IBM Virtualization Technology
22:33:49 There is no logmsg data
22:33:49 FILES: NO RDR, NO PRT, NO PUN
22:33:49 LOGON AT 22:33:49 EDT SATURDAY 08/31/13
22:33:49 GRAF 0009 LOGON AS OPERATOR USERS = 1
22:33:49 HCPIOP952I 2048M system storage
22:33:49 FILES: 0000002 RDR, 0000001 PRT, NO PUN
22:33:49 HCPCRC8082I Accounting records are accumulating for userid DISKACNT.
RUNNING ZVMWSXX Você inicializou com sucesso o z/VM quando receber as seguintes mensagens:
22:33:40 HCPWRS2513I _______
22:33:40 HCPWRS2513I Total files to be deleted 1
22:33:42 HCPWRS2511A
22:33:42 HCPWRS2511A Spool files will be deleted because of COLD start.
22:33:42 HCPWRS2511A No files have been deleted yet.
22:33:42 HCPWRS2511A To continue COLD start and delete files, enter GO.
22:33:42 HCPWRS2511A To stop COLD start without deleting files, enter STOP.
22:33:48 GO
22:33:49 HCPWRS2512I Spooling initialization is complete.
22:33:49 DASD 0205 dump unit CP IPL pages 19863
22:33:49 HCPMLM3016I Management by the Unified Resource Manager is not available
for this system.
22:33:49 HCPAAU2700I System gateway ZVMWSXX identified.
22:33:49 z/VM Version 6 Release 3.0, Service Level 1301 (64-bit),
22:33:49 built on IBM Virtualization Technology
22:33:49 There is no logmsg data
22:33:49 FILES: NO RDR, NO PRT, NO PUN
22:33:49 LOGON AT 22:33:49 EDT SATURDAY 08/31/13
22:33:49 GRAF 0009 LOGON AS OPERATOR USERS = 1
22:33:49 HCPIOP952I 2048M system storage
22:33:49 FILES: 0000002 RDR, 0000001 PRT, NO PUN
22:33:49 HCPCRC8082I Accounting records are accumulating for userid DISKACNT.
RUNNING ZVMWSXX Pressione a tecla Pause para limpar a tela. Você deverá ver a tela abaixo. Observe que ainda temos um status de More...
04: HCPGSP2627I The virtual machine is placed in CP mode due to a SIGP initial C
PU reset from CPU 00.
03: HCPGSP2627I The virtual machine is placed in CP mode due to a SIGP initial C
PU reset from CPU 00.
02: HCPGSP2627I The virtual machine is placed in CP mode due to a SIGP initial C
PU reset from CPU 00.
01: HCPGSP2627I The virtual machine is placed in CP mode due to a SIGP initial C
PU reset from CPU 00.
01: HCPGSP2627I The virtual machine is placed in CP mode due to a SIGP initial C
PU reset from CPU 00.
02: HCPGSP2627I The virtual machine is placed in CP mode due to a SIGP initial C
PU reset from CPU 00.
03: HCPGSP2627I The virtual machine is placed in CP mode due to a SIGP initial C
PU reset from CPU 00.
04: HCPGSP2627I The virtual machine is placed in CP mode due to a SIGP initial C
PU reset from CPU 00.
MORE... ZVMDEMO Pressione a tecla Pause para limpar a tela novamente
Agora, digite o seguinte comando para descobrir qual usuário você é.
===> query useridDigite o seguinte comando para descobrir como foi realizada a última IPL.
===> query cpload12:44:25 Q USERID
12:44:25 OPERATOR AT ZVMWSXX
12:44:46
12:44:46
12:44:46
12:44:49 Q CPLOAD
12:44:49 Module CPLOAD was loaded from minidisk on volume M01RES at cylinder 39.
12:44:49 Parm disk number 1 is on volume VMCOM1, cylinders 1 through 120.
12:44:49 Last start was a system IPL.
RUNNING ZVMWSXX ** TODO: Review **
Estas mensagens fornecem algumas informações básicas sobre o seu sistema:
O identificador do sistema é zVM. Ele também é exibido no canto inferior direito do console.
A versão do z/VM é 6 Release 3.0, nível de serviço (64 bits).
O usuário OPERATOR está atualmente conectado (Como? Comando <QUERY USERID>).
O sistema tem MB de armazenamento (memória) (ID da mensagem HCPIOP952I ou <QUERY STORAGE>).
Agora desconecte-se do 'OPERATOR'.
===> DISCONNECTPressione a tecla Pause quando o status do console indicar "MORE..."
Pressione a tecla Enter para continuar
Você deve ver a janela de login para o seu sistema z/VM de segundo nível. Esta é a única sessão disponível para os usuários se conectarem. Mais tarde, você ativará o TCP/IP, que permitirá múltiplas conexões ao seu sistema.
z/VM ONLINE
/ VV VVV MM MM
/ VV VVV MMM MMM
ZZZZZZ / VV VVV MMMM MMMM
ZZ / VV VVV MM MM MM MM
ZZ / VV VVV MM MMM MM
ZZ / VVVVV MM M MM
ZZ / VVV MM MM
ZZZZZZ / V MM MM
built on IBM Virtualization Technology
Fill in your USERID and PASSWORD and press ENTER
(Your password will not appear when you type it)
USERID ===>
PASSWORD ===>
COMMAND ===>
RUNNING ZVMWSXX Atenção É importante disconnect, não log off do seu sistema. Fazer log off do sistema é equivalente a desligar o computador, provocando a queda do seu sistema z/VM.
